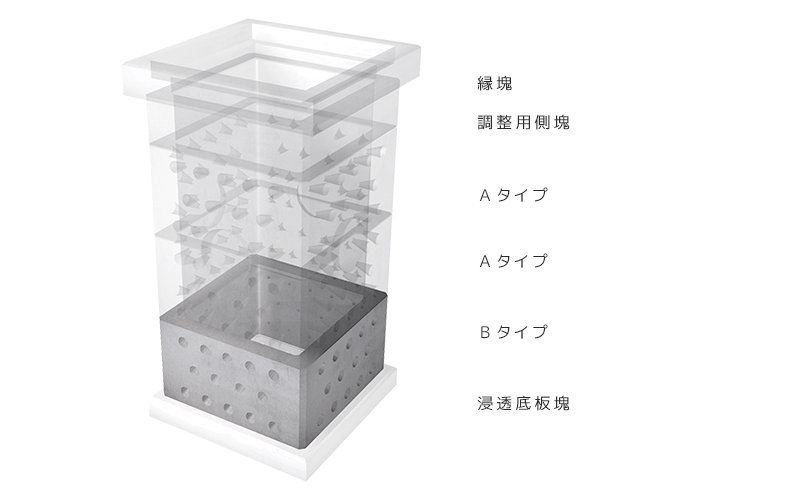

CD型浸透桝とは、特殊改良桝(CD桝)と同じ肉厚の浸透桝です。
縁塊・蓋・グレーチングは、東京都CD桝用をご使用ください。
内径300はBタイプのみとなります。
仕様寸法表 (単位mm)
名称 | A | B | C | D | E | F | a鉄筋 | b鉄筋 | Aタイプ重量 | Bタイプ重量 |
300 | 300 | 300 | 50 | 400 | – | – | 径3.2mm 3本 | 径3.2mm 12本 | – | 47kg |
300 | 150 | 50 | 400 | – | – | 径3.2mm 2本 | 径3.2mm 12本 | – | 24kg | |
360 | 360 | 300 | 50 | 460 | 150 | 30 | 径4mm 3本 | 径4mm 12本 | 53kg | 56kg |
360 | 150 | 50 | 460 | 150 | 30 | 径4mm 2本 | 径4mm 12本 | 26kg | – | |
450 | 450 | 300 | 60 | 570 | 150 | 30 | 径4mm 3本 | 径4mm 12本 | 79kg | 81kg |
450 | 150 | 60 | 570 | 150 | 30 | 径4mm 2本 | 径4mm 12本 | 39kg | – | |
500 | 500 | 300 | 60 | 620 | 150 | 30 | 径4mm 3本 | 径4mm 12本 | 87kg | 90kg |
500 | 150 | 60 | 620 | 150 | 30 | 径4mm 2本 | 径4mm 12本 | 43kg | – | |
600 | 600 | 300 | 60 | 720 | 150 | 30 | 径6mm 3本 | 径6mm 16本 | 106kg | 109kg |
600 | 150 | 60 | 720 | 150 | 30 | 径6mm 2本 | 径6mm 16本 | 53kg | – |
※弊社のCD製品にはすべて弊社のロゴマーク、又はミヤコマークが入っております。
