特殊改良桝【東京都ＣＤ型】縁塊用のグレーチング蓋・格子蓋です。
加重はすべて【Ｔ－２】となります。
【Ｔ－２】以上をお求めの場合はお問い合わせ下さい。

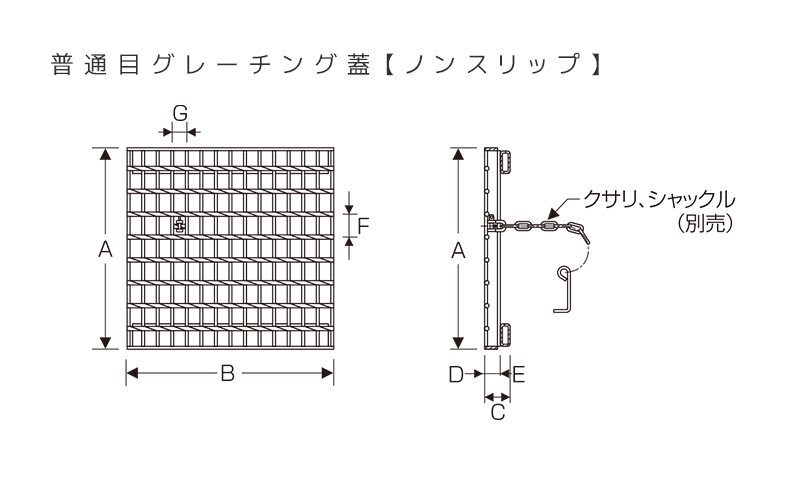

仕様寸法表 （単位mm）
| 名称 | Ａ | Ｂ | Ｃ | Ｄ | E | F | G | 重量 | |
| 普 通 目 |
300 | 370 | 365 | 50 | 25 | 25 | 50 | 30 | 6.5kg |
| 360 | 430 | 425 | 48 | 32 | 16 | 50 | 30 | 12.0kg | |
| 450 | 520 | 515 | 48 | 32 | 16 | 50 | 30 | 16.3kg | |
| 500 | 570 | 565 | 48 | 32 | 16 | 50 | 30 | 19.1kg | |
| 600 | 670 | 665 | 58 | 38 | 20 | 50 | 30 | 23.6kg | |
| 名称 | Ａ | Ｂ | Ｃ | Ｄ | E | F | G | 重量 | |
| 細 目 |
300 | 370 | 365 | 50 | 25 | 25 | 50 | 30 | 9kg |
| 360 | 430 | 425 | 48 | 32 | 16 | 50 | 30 | 12kg | |
| 450 | 520 | 515 | 48 | 32 | 16 | 50 | 30 | 17kg | |
| 500 | 570 | 565 | 48 | 32 | 16 | 50 | 30 | 27kg | |
| 600 | 670 | 665 | 58 | 38 | 20 | 50 | 30 | 33kg | |
| 名称 | Ａ | Ｂ | Ｃ | Ｄ | E | 重量 | |
| 格 子 蓋 |
300 | 370 | 370 | 50 | 10 | 40 | 9kg |
| 360 | 430 | 430 | 50 | 11 | 39 | 13kg | |
| 450 | 520 | 520 | 50 | 12 | 38 | 16kg | |
| 500 | 570 | 570 | 50 | 13 | 37 | 20kg | |
| 600 | 670 | 670 | 60 | 14 | 36 | 22kg | |
※普通目ノンスリップのみクサリは別売りとなります。
ダウンロード
| 製品カタログ | ＰＤＦ図面 | ＤＷＧ図面 |
 |
お問い合わせ下さい | お問い合わせ下さい |
