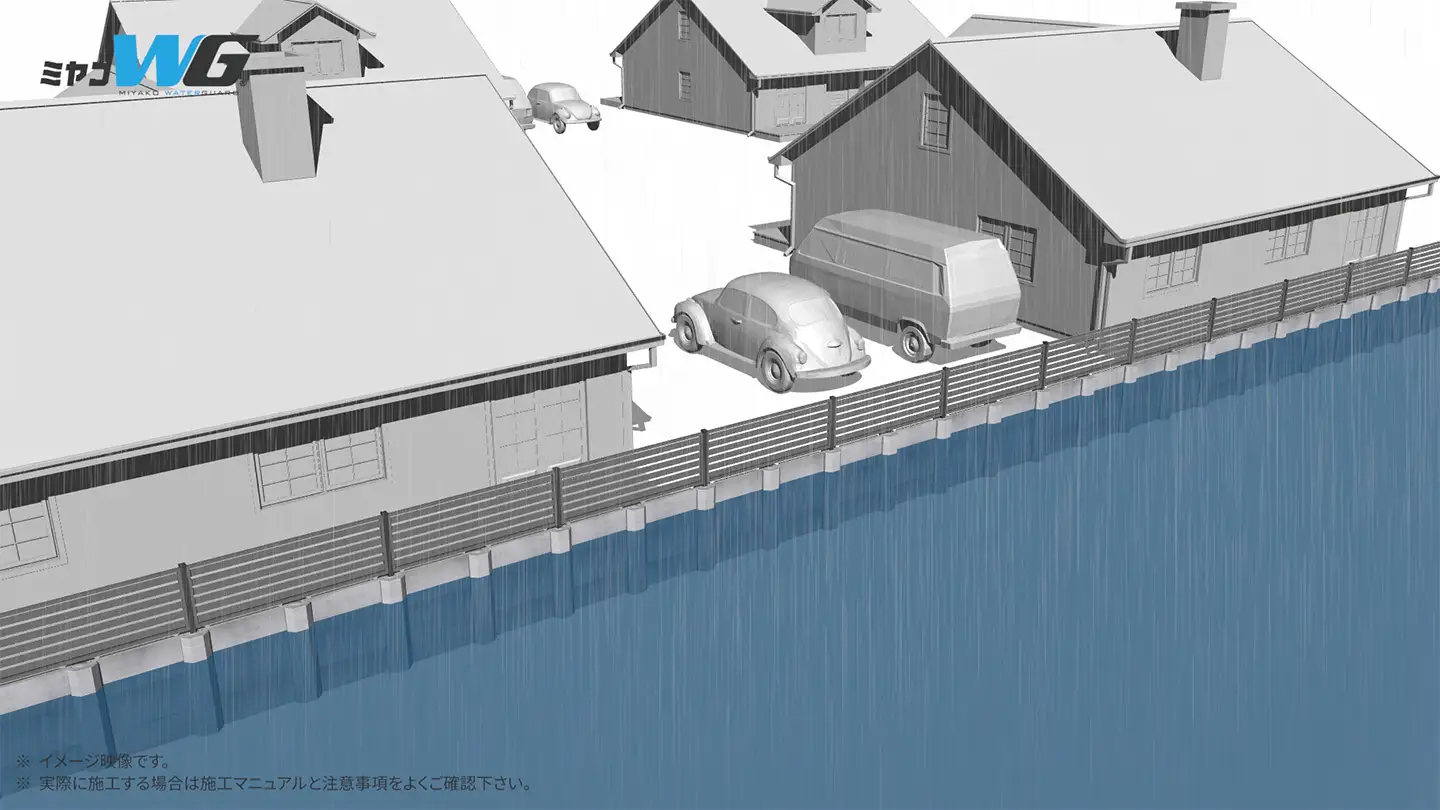

※ 実際に施工した１１００ｍｍの止水実験施設 ３Ｄモデル
耐水圧設計計算書を完備
1100mmまで止水可能
止水施工対応可能
貯水施工対応可能
組立式で工期短縮
もしもに備える止水塀
フェーズフリー
平常時と災害時を区別せず、日常からもしもの時に備えるというフェーズフリーの考え方が、弊社主力商品であ […]
危機管理産業展2023
当社ブースへご来場ありがとうございました。 １０月１１日～１３日に東京ビッグサイトにて […]
危機管理産業展２０２３
危機管理産業展２０２３に出展します 都建材工業株式会社は、東京ビッグサイトで10月11日～13日の三 […]
新製品「ミヤコＷＧⓇ（ウォーターガード）」発表
都建材工業株式会社はミヤコウォーターガードⓇの販売を開始いたします。
ご来場ありがとうございました＠防災産業展２０２４
当社ブースへご来場ありがとうございました ２月２０日～２２日に東京ビッグサイトにて 【防災産業展20 […]
防災産業展２０２４
都建材工業株式会社は、東京ビッグサイト【西ホール】で2024年2月20日～22日の三日間開催される、 […]
フェンスウォール®シリーズ
ワイドとミヤコＷＧ®の違い
| ワイド | ミヤコWG® | |
|---|---|---|
| ～ 2500 mm | 全高 （フェンスを含めた高さ） | ～ 2500 mm |
| 上部径：100mm 下部径：77.5mm | フェンス埋込穴 （直径） | 上部径：100mm 下部径：77.5mm |
| 450mm | フェンス埋込穴 （深さ） | 450mm |
| 700mmまで | 止水施工 | 1100mmまで可能 |
要約すると
「ワイドでは出来ない1100ｍｍまで止水施工が可能」
こんな時にオススメです
Recommendation
01. 止水＆貯水施工したい
ミヤコＷＧ®は止水施工・貯水施工に特化した製品です。フェンスウォール®ワイドでは対応出来ない1.1mまでの止水性能・貯水性能があります。
02. 大雨浸水対策をしたい
地球温暖化により大気中の水蒸気が増えていて、雨をもたらす低気圧などの強さが変わらなかったとしても、水蒸気が多い分だけ割増で雨が降る傾向になり、大雨の頻度が徐々に増えているそうです。
03. 河川氾濫対策をしたい
増えた大雨に頻度による河川越水や貯水池の逸水、用水路の氾濫、重要施設の浸水等々。これらの被害は人や住宅、農作物などに深刻な被害をもたらします。
04. 都市型水害に備える
気象庁によると、このまま温室効果ガスの排出が続いた場合、短時間強雨の発生件数が現在の２倍以上に増加する可能性があるとされています。
05. 床下浸水を防止する
国土交通省によると「一般家屋の場合、50cm以上水に浸かる程度」を床上浸水、「浸水が50cm以下」を床下浸水と定義しています。
06. 信頼出来る資材を使いたい
ミヤコＷＧ®は日本で唯一、耐水圧設計計算書がある止水塀です。現在までフェンスウォール®シリーズは土留め性能とシンプルな設計で数多くの自治体や企業に新設・建替え工事で採用して頂きました。もちろん個人住宅でも選ばれています。
平常時
平常時は普通の塀として利用。「道路と住宅を仕切る塀」や「貯水池を囲うフェンス」「電気設備を囲う侵入防止柵」「住宅外構」など使用場所は様々。
非常時
ミヤコＷＧⓇは日本で唯一、耐水圧設計計算書がある止水塀。浸水してほしくない住宅や施設・電気設備を守ります。非常時には生活を守る塀として機能します。
ＡＲで設置してみる
様々なパターン【ミヤコWG®】
水害を防ぎたい公共施設
災害時には避難所として機能する公共施設。1.1メートルまでの水圧に耐えられる塀でしっかりガード。組立式だから狭あい敷地にも設置可能。建て替え用途にも低コストに対応。ぜひ「ミヤコWG」で水害対策を進めて下さい。
浸水を防ぎたい設備
浸水被害にあっては困る設備、電気設備や防災用品倉庫。新設の場合は高い位置に設置すれば良いですが、既設の場合は「ミヤコWG」で周囲を囲う事により1.1メートルまでの浸水を防ぐ事が出来ます。
水の流出を防ぎたい
大雨災害時には、貯水池や農業用水など特定の場所から「水の流出」が問題になることもあります。「ミヤコWG」は1.1メートルの水圧に耐えられるので、上記のような場所からの逸水対策としても利用出来ます。
製品仕様・価格
柱・板・組立図・根固めコンクリートについて
柱
ミヤコＷＧ® 柱
AR（拡張現実）機能は周囲の安全に気を付けてお試し下さい。
| 名 称 | 地上高さ | 全長 | 柵板部分 | 配筋 | 重量 | 定価 | |||
|---|---|---|---|---|---|---|---|---|---|
| 主筋 | 副筋 | ||||||||
| 径（mm） | 本数 | 径（mm） | 本数 | ||||||
| ３番柱 | ~ 1100mm | 1600 | 1210 | D10 | 4 | ポリエチレン製フープ筋 | 3 | 約178 kg | ￥31,600 - |
※1 止水・貯水施工対応品
■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めや止水塀・貯水塀として施工する場合は土圧板（耐圧板）を使用して下さい。
■ 止水塀・貯水施設として施工する場合はミヤコWG施工説明書を確認の上、施工して下さい。
■ より強固な土留め施工をする場合は、１ｍスパンにして下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
■ 寒冷地仕様ではありません。
■ 設計単価等々はお問い合わせ下さい。
■ 弊社では材料の販売だけではなく、直接施工も行っております。
■ お見積り無料、お気軽にお問い合わせください。
耐圧板
ミヤコＷＧ® 耐圧板
AR（拡張現実）機能は周囲の安全に気を付けてお試し下さい。
| 名 称 | 全長 | 高さ | 厚み | 用途 | 配筋 | 重量 | 定価 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| a鉄筋 | b鉄筋 | |||||||||
| 径（mm） | 本数 | 径（mm） | 本数 | |||||||
| 土圧板 W825※1 | 880mm | 400mm | 60 | 1mスパン用 | 3.2 | 3 | 2.6 | 3 | 51 kg | ￥6,000 - |
※1 止水・貯水施工対応品
■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めや止水塀・貯水塀として施工する場合は土圧板（耐圧板）を使用して下さい。
■ 止水塀・貯水施設として施工する場合はミヤコWG施工説明書を確認の上、施工して下さい。
■ より強固な土留め施工をする場合は、１ｍスパンにして下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
■ 寒冷地仕様ではありません。
■ 設計単価等々はお問い合わせ下さい。
■ 弊社では材料の販売だけではなく、直接施工も行っております。
■ お見積り無料、お気軽にお問い合わせください。
組立図・根固めコンクリート
ミヤコＷＧ®
標準組立寸法及び仕様寸法表（単位mm）
| 名 称 | 地上高さ・土留め高さ | 全長 | 柵板部分 |
|---|---|---|---|
| H | ｈ1 | ｈ2 | |
| ３番柱 | ~ 1100mm | 1600 | 1210 |
根固めコンクリート寸法表（単位mm）
| 全高（フェンスを含めた地上高） | ａ | ｂ | ｃ | ｄ |
|---|---|---|---|---|
| ~2500 | 350 | 400 | 350 | 50 |
■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めや止水塀・貯水塀として施工する場合は土圧板（耐圧板）を使用して下さい。
■ 止水塀・貯水施設として施工する場合はミヤコWG施工説明書を確認の上、施工して下さい。
■ より強固な土留め施工をする場合は、１ｍスパンにして下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
■ 寒冷地仕様ではありません。
■ 設計単価等々はお問い合わせ下さい。
■ 弊社では材料の販売だけではなく、直接施工も行っております。
■ お見積り無料、お気軽にお問い合わせください。
組立イメージ
ミヤコＷＧ®
施工イメージ
製品図面・ＣＡＤ
一覧に無いファイル形式は別途お問い合わせ下さい。
PDF図面
A4版
DWG図面
AUTOCAD DWG形式
DXF図面
AUTOCAD DXF-R12形式
ミヤコＷＧ®止水工法
施工要領書・施工説明書
耐水圧設計計算書
施工要領書・施工説明書
止水施工を行う際の注意事項
耐水圧設計計算書
ミヤコWG®による耐水圧設計計算
ご購入方法
必ず事前に在庫の確認をして下さい
お引き取り
お客様で車両を手配して弊社でお引き取り。必ず事前に在庫の確認をして下さい。
ご配送（弊社車両）
配送圏内であれば、弊社車両にてご配送いたします。別途送料を申し受けます。
ご配送（輸送会社）
弊社車両で配送出来ない地域には輸送会社を手配。別途送料を申し受けます。
施工まで依頼する
営業圏内であれば、材工一式にてお請けいたします。現地調査、お見積り無料
お問い合わせ・資料請求
ご相談・お見積り等のご要望がありましたら、お気軽にご相談下さい。
担当者より折り返しご連絡差し上げます。
